Kontrol Setiap Tikungan, dari Lembaran Datar hingga Bagian Selesai

Pembengkokan lembaran logam mengubah material datar menjadi bagian-bagian dengan sudut, jari-jari, dan profil tertentu. Tantangan sebenarnya bukanlah menghasilkan satu bagian yang memenuhi syarat, namun mempertahankan sudut, dimensi, dan konsistensi pembentukan yang stabil di seluruh produksi berulang.
Leadway menggabungkan teknik rem tekan, kontrol servo, pemrograman CNC, kompensasi penobatan dan teknologi perkakas untuk mendukung suku cadang presisi, pelat berat, benda kerja panjang, dan produksi pembengkokan otomatis.

Kirim Gambar Bagian Anda

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

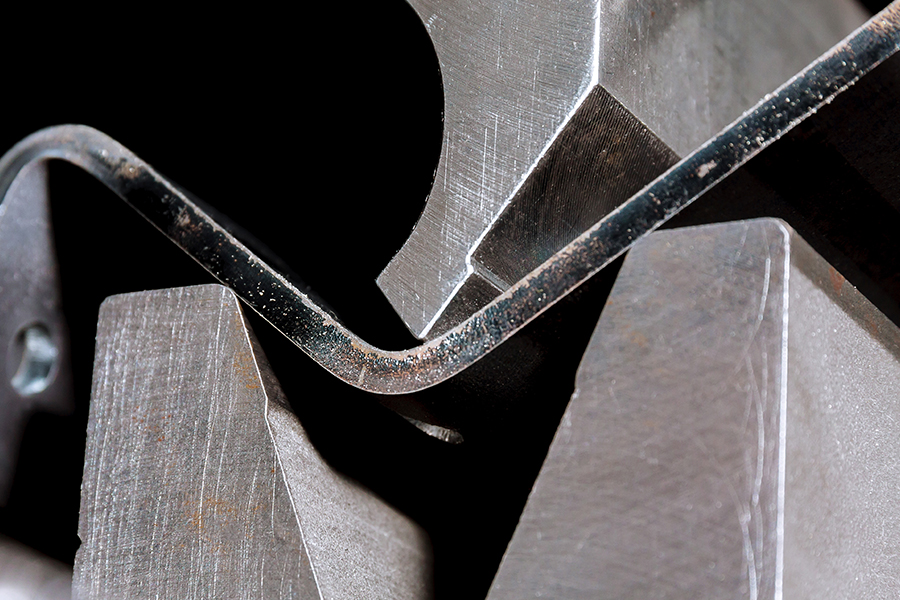

Bending Udara
Dalam pembengkokan udara, lembaran ditopang oleh kedua bahu cetakan bawah tetapi tidak sepenuhnya bersentuhan dengan permukaan bagian dalamnya. Pukulan mengontrol sudut dengan bergerak ke kedalaman yang dihitung.Posisi pukulan yang lebih dalam menghasilkan sudut yang lebih kecil. Karena sudut yang berbeda dapat dibentuk menggunakan pukulan dan mati yang sama, pembengkokan udara memberikan fleksibilitas proses yang tinggi dan banyak digunakan untuk produksi lembaran logam multi-produk.

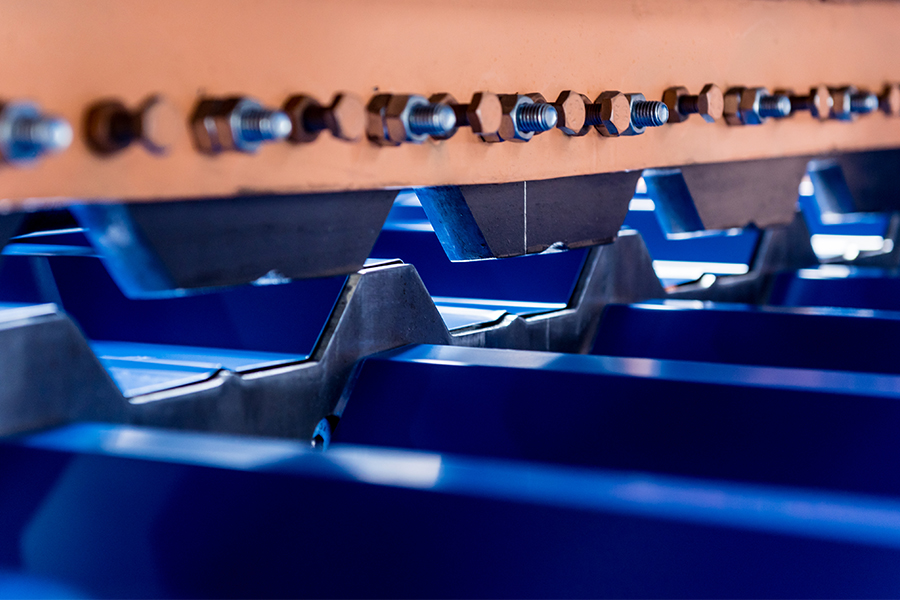

Bending Bawah
Dalam pembengkokan bawah, pukulan menekan lembaran sepenuhnya ke cetakan bawah sehingga material mengikuti geometri pukulan dan cetakan. Oleh karena itu, profil akhir ditentukan lebih langsung oleh perkakas.Dibandingkan dengan pembengkokan udara, pembengkokan bawah biasanya memerlukan gaya pembentukan yang lebih tinggi dan perkakas yang lebih serasi. Peningkatan tekanan membantu menstabilkan sudut dan mengurangi springback material.

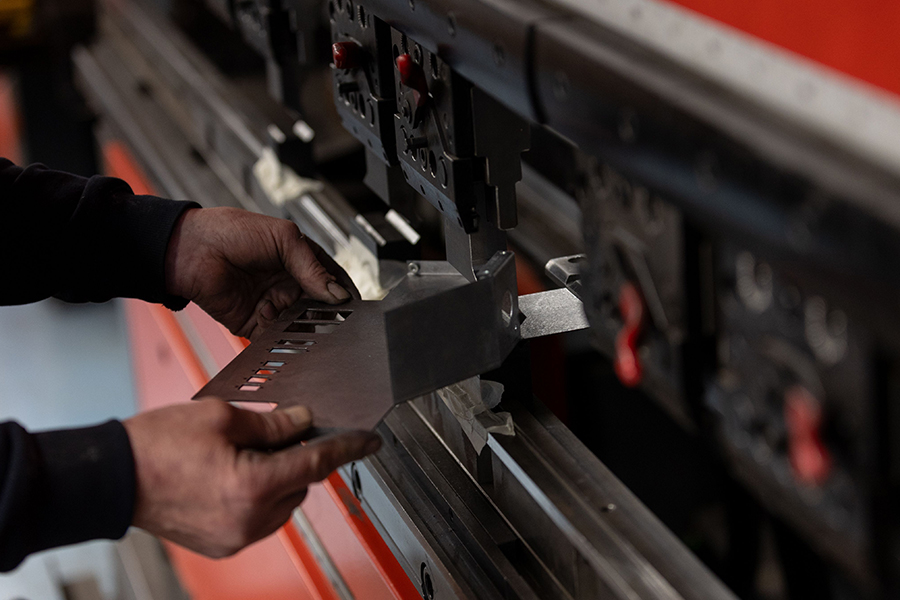

Lipat dan Hemming
Pelipatan dan hemming biasanya diselesaikan dalam dua tahap. Tepi lembaran pertama-tama dibengkokkan terlebih dahulu dan kemudian diposisikan ulang untuk langkah pembentukan kedua.Jika celah terkontrol tetap ada di antara kedua permukaan, hasilnya adalah tepi terlipat. Jika kedua permukaan ditekan sepenuhnya bersama-sama, hasilnya adalah tepi terkurung.

Teknologi Dibalik Pembengkokan Stabil

01

Sinkronisasi Ram Loop Tertutup

Sisi kiri dan kanan ram harus tetap tersinkronisasi sepanjang siklus pembengkokan. Rem tekan UPB Leadway menggunakan kontrol servo elektro-hidraulik loop tertutup untuk mengatur sumbu Y1 dan Y2 dan menjaga pergerakan ram yang stabil.
02

Kompensasi Mahkota

Di bawah beban lentur, ram dan meja kerja mungkin sedikit berubah bentuk, menyebabkan variasi sudut sepanjang benda kerja yang panjang. Penobatan mekanis atau hidrolik menerapkan kompensasi pada panjang lentur untuk mengurangi perbedaan ini.
03

Pemrograman CNC dan Pemosisian Backgauge

Tergantung pada sistem kontrol yang dipilih, rem tekan Leadway dapat mendukung pemrograman grafis, perhitungan urutan tikungan otomatis, pustaka alat, koreksi sudut, dan deteksi tabrakan. Backgauge multi-sumbu memberikan posisi yang akurat untuk dimensi flensa, tinggi bagian, dan benda kerja asimetris yang berbeda.
04

Perkakas dan Pergantian Cepat

Perkakas secara langsung mempengaruhi radius internal, ukuran flensa minimum, gaya lentur yang diperlukan, dan profil akhir. Leadway dapat mengkonfigurasi perkakas tersegmentasi, cetakan V tunggal dan multi-V, perkakas radius besar, perkakas hemming, dan sistem penjepitan cepat sesuai dengan benda kerja.

Diskusikan Aplikasi Bending Anda

Kirim gambar benda kerja dan informasi produksi Anda ke Leadway. Teknisi kami akan meninjau persyaratan material, ketebalan, panjang tikungan, profil, toleransi dan produksi serta merekomendasikan proses pembengkokan dan konfigurasi peralatan yang sesuai.

Hubungi Kami untuk Memulai Proyek Anda.
